Редактирование вершин полилиний и многоугольников


Если панель редактирования была выведена на экран щелчком мыши на вершине многоугольника или полилинии, доступны следующие операции редактирования:

Редактирование вершин полилиний и многоугольников
- перемещение вершины (рис. 4.35),

Редактирование вершин полилиний и многоугольников
- скругление вершины (рис. 4.36),

Редактирование вершин полилиний и многоугольников
- растяжение/сжатие контура (рис. 4.37).

Редактирование вершин полилиний и многоугольников

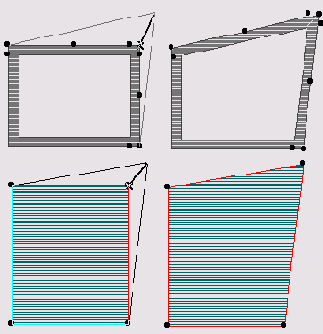

Рис. 4.35. Операция перемещения вершины полилинии или многоугольника

Редактирование вершин полилиний и многоугольников

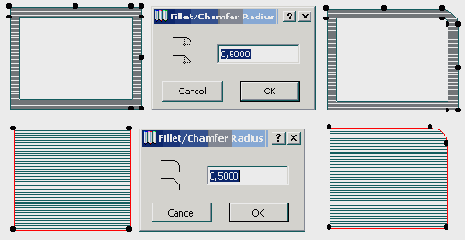

Рис. 4.36. Операция скругления вершины полилинии или многоугольника

Редактирование вершин полилиний и многоугольников

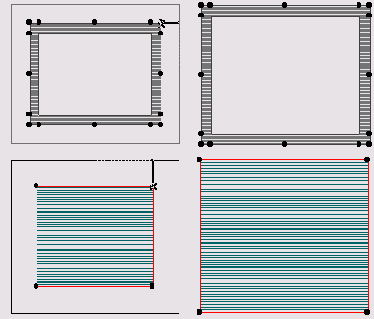

Рис. 4.37. Операция растяжения/сжатия контура полилинии или многоугольника
