Иллюстрированный самоучитель по ArchiCAD 8



Параметры перекрытий


Перекрытия создаются при помощи инструмента Перекрытие (

Параметры перекрытий
). Их параметры устанавливаются в Диалоговом окне, открываемом двойным щелчком мыши на кнопке
Параметры перекрытий
в панели инструментов (рис. 5.42). Это диалоговое окно имеет пять закладок, открывающих доступ к различным группам параметров.

Параметры перекрытий

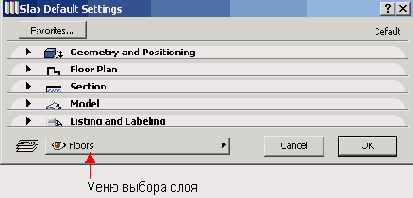

Рис. 5.42. Диалоговое окно установки параметров перекрытий

Закладка Geometry and Positioning (Форма и расположение) (рис. 5.43) устанавливает толщину перекрытия и его возвышение.

Параметры перекрытий

Рис. 5.43. Геометрические характеристики перекрытия

Закладка Floor Plan (План) (рис. 5.44) управляет представлением перекрытия на плане.

Параметры перекрытий

Рис. 5.44. Параметры представления перекрытия на плане

Закладка Section (Разрез) (рис. 5.45) управляет представлением перекрытия на разрезах.

Параметры перекрытий

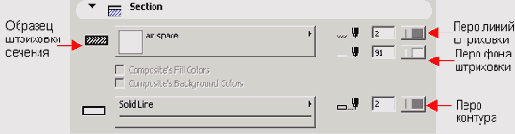

Рис. 5.45. Параметры представления перекрытия на разрезах

Закладка Model (Модель) (рис. 5.46) задает параметры объемного представления перекрытия.

Параметры перекрытий

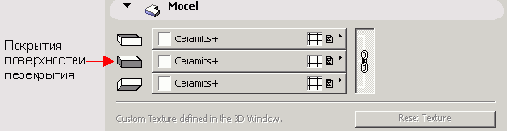

Рис. 5.46. Параметры объемного представления перекрытия

Закладка Listing and Labeling (Смета и выносная надпись) (рис. 5.47) управляет представлением перекрытия в сметах проекта и автоматическим нанесением выносных надписей для создаваемых перекрытий.

Параметры перекрытий

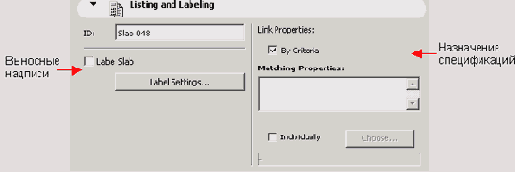

Рис. 5.47. Параметры автоматического нанесения выносных надписей и представления перекрытия в сметах

Ряд параметров доступны также через информационное табло (рис. 5.48) при выбранном инструменте построения перекрытий в панели инструментов.

Параметры перекрытий

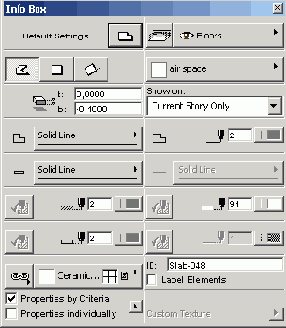

Рис. 5.48. Параметры перекрытий, доступные через информационное табло
