Параметры разбивки лестницы
При открытии окна редактирования лестницы первой всегда открывается закладка параметров разбивки лестницы (рис. 6.38).
Эта закладка содержит три группы параметров (параметры разбивки, параметры марша, параметры ступеней) и два окна просмотра (символ лестницы для плана этажа и сечение ступеней).
Рис. 6.38. Параметры разбивки лестницы
Параметры разбивки лестницы позволяют задать основные геометрические размеры лестницы.
Параметры марша устанавливают такие характеристики лестничных маршей, как количество подступенков, форму и количество забежных ступеней, размеры площадок, параметры дополнительной проступи (верхней проступи, находящейся на уровне верхнего примыкающего перекрытия). Набор параметров зависит от выбранного типа лестницы, а их изменение приводит к изменению рисунка 2В-символа лестницы в окне просмотра.
Параметры ступеней служат для установки размеров ступеней (или угла уклона пандуса). Изменение этих параметров влияет на отображаемую справа в окне просмотра схему сечения ступеней лестницы, а также на параметры разбивки лестницы.
Символ лестницы, помимо отображения ее 2D-представления, позволяет редактировать линию разрыва 2D-символа лестницы и область забежных ступеней, а также выполнять отсечение и скругление углов лестницы.
Редактирование линии разрыва осуществляется перемещением с помощью мыши конечных точек линии вдоль боковых граней марша лестницы.
Изменение протяженности области забежных ступеней осуществляется при помощи мыши: поместив курсор на лестницу, нажмите кнопку мыши и перемещайте курсор, не отпуская кнопки, вдоль лестничного марша. При этом будет изменяться область забежных. ступеней (рис. 6.39).
Рис. 6.39. Редактирование области забежных ступеней
Отсечение и скругление углов производится следующим образом:
1. Поместите курсор на угол лестницы (он примет форму уголка).
2. Щелкните мышью на выбранном угле. Откроется диалоговое окно Corner Setting (Параметры угла) (рис. 6.40).
3. Выберите один из типов угла, введите длину отсечения или радиус скругления.
4. Щелкните на кнопке ОК. Результат выполнения операции показан на рис. 6.41.
Рис. 6.40. Установка параметров угла

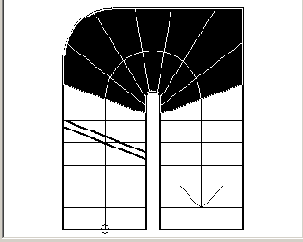

Рис. 6.41. Лестница со скругленным углом
