Информация об элементах


В любой момент можно получить информацию о выбранных на плане, разрезе/фасаде или чертеже детали элементах проекта. Для этого служит плавающая панель Element Information (Информация о элементе). Эта панель появляется на экране после выполнения команды Show Element Information (Показать информацию об элементе) подменю Floating Palettes (Плавающие панели) меню Window (Окно) (рис. 8.63).

Информация об элементах

Рис. 8.63. Получение информации о выбранных элементах

Панель Element Information (Информация о элементе) имеет шесть кнопок, управляющих содержанием отображаемой информации об элементах. Нажатие кнопок позволяет выводить следующую информацию:

Информация об элементах
- пользовательский и внутренний ID элемента, его слои и назначенные элементу спецификации (рис. 8.64, а);

Информация об элементах
- размеры элемента в плане (длина, ширина, толщина, периметр) (рис. 8.64, б);

Информация об элементах
- площадь элемента в плане (рис. 8.64, в);

Информация об элементах
- высота элемента (рис. 8.64, г);

Информация об элементах
- площадь поверхностей (рис. 8.64, д);

Информация об элементах
- объем элемента (рис. 8.64, е).

Если не нажата ни одна из кнопок, то отображается только тип выбранных элементов и их количество (рис. 8.64, сне).

Информация об элементах

Рис. 8.64. Управление содержанием отображаемой информаиии

Кнопки управления содержанием информации о выбранных элементах действуют независимо друг от друга, что позволяет варьировать содержимое отображаемых данных.

Информацию об элементах можно сохранить в виде текстового файла или электронной таблицы, а также распечатать на принтере. Для этого нужно щелкнуть мышью на кнопке

Информация об элементах
и в открывшемся меню выбрать способ сохранения или вывод на печать (рис. 8.65).

Информация об элементах

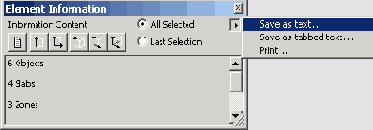

Рис. 8.65. Сохранение информации об элементах
