VR-сцены


VR-сцены представляют собой цилиндрические панорамы, предназначенные для просмотра их с помощью приложений QuickTime и RealVR.

Параметры панорамных VR-камер устанавливаются в закладке VR Scene (VR-сцена) диалогового окна Camera/VR Settings (Установка камер) (рис. 9.45).

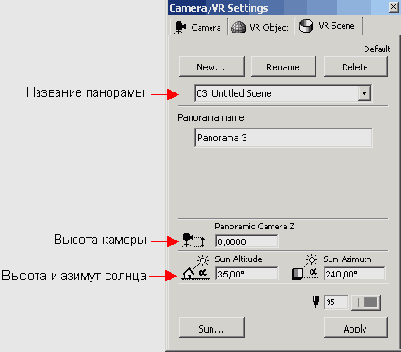

Рис. 9.45. Параметры панорамных VR-камер

Для установки панорамной VR-камеры нужно сделать следующее:

1. Щелкните мышью на плане этажа в месте установки камеры при активизированном геометрическом варианте создания VR-сцен в информационном табло.

2. Проведите линию, определяющую направление взгляда, после чего на плане появится условное изображение камеры VR-сцены (рис. 9.46).

Установка нескольких связанных между собой панорамных камер определяет VR-сцену. Для установки связи между двумя- несвязанными камерами следует при выбранном геометрическом варианте создания VR-сцен последовательно щелкнуть мышью на связываемых камерах, после чего на плане появится линия связи (рис. 9.47).


Рис. 9.46. Панорамная камера на плане


Рис. 9.47. Определение VR-сцены

После определения VR-сцены можно создать фильм для просмотра его в QuickTime или RealVR, выполнив команду Create VR Scene (Создать VR-сцену) в меню Image (Визуализация). После выполнения этой команды открывается диалоговое окно Create VR Scene (Создание VR-сцены) (рис. 9.48), в котором устанавливаются параметры создаваемой VR-сцены.


Рис. 9.48. Параметры создания VR-сиены .

После щелчка мыши на кнопке Save (Сохранить) открывается диалоговое окно выбора имени и местоположения сохраняемого файла, а затем запускается процесс съемки.
