RoofMaker
RoofMaker - это программа, создающая несущие конструкции крыши, используя геометрию крыш, построенных в ArchiCAD.
RoofMaker встроен в интерфейс ArchiCAD в виде подменю RoofMaker, расположенного в меню Extras (Дополнения). Это меню содержит команды создания различных несущих конструкций крыши (рис. 13.1). Эти же команды могут быть выделены в самостоятельную плавающую панель путем выполнения команды Extras (Дополнения) => RoofMaker => Show RoofMaker Toolbox (Показать панель RoofMaker) (рис. 13.2).
Рис. 13.1. Меню RoofMaker
Рис. 13.2. Панель RoofMaker
Рассмотрим подробнее команды RoofMaker.
- Create a rafter (Создать стропило) - создает единичную стропильную ногу в заданном месте выбранной крыши. По этой команде (при выбранной на плане крыше) открывается диалоговое окно Rafter Settings (Параметры стропил) (рис. 13.3), в котором устанавливаются параметры создаваемой стропильной ноги, а затем по щелчку мыши внутри контура выбранной крыши в указанном месте создается стропильная нога.
Рис. 13.3. Параметры стропил
- Create multiple rafters (Создать кратные стропила) - создает ряд стропил с заданным шагом. По этой команде (при выбранной на плане крыше), как и в предыдущем случае, открывается диалоговое окно Rafter Settings (Параметры стропил), но теперь становятся доступными параметры, отвечающие за способ раскладки стропил (рис. 13.4). После установки параметров стропил необходимо начертить мышью внутри контура крыши линию, вдоль которой размещаются стропила, и вдоль указанной линии создается ряд одинаковых стропил.
Рис. 13.4. Параметры раскладки кратных стропил
- Create a hip or valley rafter (Создать накосные стропила) - создает накосные стропильные ноги и стропильные ноги разжелобка вдоль указанного ребра выбранной крыши. По этой команде открывается диалоговое окно Hip or Valley rafter Settings (Параметры накосных стропил) (рис. 13.5), в котором устанавливаются параметры этих конструкций, а затем по щелчку мыши на ребре выбранной крыши вдоль этого ребра строится накосная стропильная нога. Если выбраны две сопрягающиеся крыши, то накосная стропильная нога строится вдоль их общего ребра.
Рис. 13.5. Параметры накосных стропил
- Create a trimmer (Создать распорку) - создает распорки между двумя выбранными стропилами. По этой команде (при двух выбранных стропилах) открывается диалоговое окно Trimer Settings (Параметры распорок) (рис. 13.6), в, котором устанавливаются параметры создаваемых распорок, после чего по щелчку мыши между выбранными стропилами в указанном месте размещается распорка.
Рис. 13.6. Параметры распорок
- Create a purlin (Создать прогон) - создает обрешетку и прогоны в заданном месте выбранной крыши. По этой команде (при выбранной крыше) открывается диалоговое окно Purlin Settings (Параметры прогона) (рис. 13.7), в котором устанавливаются параметры создаваемого элемента, после чего по щелчку мыши внутри контура или на ребре выбранной крыши в указанном месте создается прогон или элемент обрешетки.
Рис. 13.7. Параметры прогонов
- Create an eaves purlin (Создать прогон карниза) - действие этой команды аналогично предыдущей, с той разницей, что после щелчка мыши внутри контура крыши для размещения элемента необходимо следующим щелчком мыши указать, с какой стороны он должен находиться.
- Create collar beams (Создать накладки) - создает накладки для двух стропил, лежащих на одной линии. Чтобы создать накладки, необходимо выбрать две стропильные ноги, лежащие на одной линии по разные стороны от конька кровли, выбрать команду Create collar beam (Создать накладки), в открывшемся диалоговом окне Collar Beam Settings (Параметры накладок) (рис. 13.8) установить параметры создаваемых элементов, и после щелчка на кнопке ОК накладки будут созданы.
Рис. 13. 8. Параметры накладок
- Create tie beams (Создать затяжки) - создает затяжки для двух стропил, лежащих на одной линии. Чтобы создать затяжки, необходимо выбрать две стропильные ноги, лежащие на одной линии по разные стороны от конька кровли, выбрать команду Create tie beams (Создать затяжки), в открывшемся диалоговом окне Tie Beam (Параметры затяжек) (рис. 13.9) установить параметры создаваемых элементов, и после щелчка на кнопке ОК затяжки будут созданы.
- Roof Wizard (Мастер крыш) - в автоматическом режиме создает для выбранных крыш все несущие конструкции. По этой команде (при выбранных на плане одной или нескольких крышах) открывается диалоговое окно Roof Wizard Settings (Параметры мастера крыш) (рис 13.10). Это окно имеет пять закладок, открывающих доступ к параметрам различных конструктивных элементов. После установки нужных параметров конструктивных элементов и щелчка на кнопке ОК для выбранных крыш автоматически создаются их несущие конструкции.

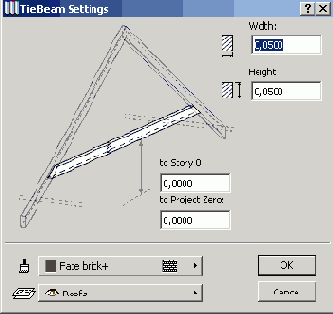

Рис. 13.9. Параметры затяжек
Рис. 13.10. Параметры мастера крыш

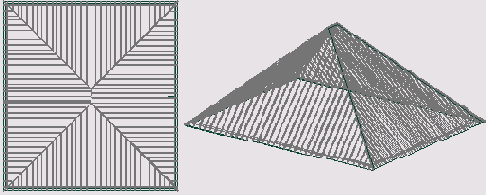

Рис. 13.11. Несущие конструкции крыши
