Диалоговые окна установки параметров чертежей и рисунков


Диалоговые окна установки параметров чертежей и рисунков по сравнению с предыдущей версией PlotMaker предоставляют ряд дополнительных возможностей. Диалоговое окно установки параметров чертежей включает в себя пять закладок.

Закладка Identification (Идентификация) (рис. 17.1) отображает имя чертежа и дату его последнего изменения, а также управляет присвоением номера чертежу.

Диалоговые окна установки параметров чертежей и рисунков


Рис. 17.1. Закладка Identification (Идентификация) диалогового окна установки параметров чертежей

Закладка Frame & Output Color (Рамка и цвет вывода) (рис. 17.2) управляет формой рамки чертежа, углом его поворота, способом просмотра и способом вывода.

Диалоговые окна установки параметров чертежей и рисунков


Рис. 17.2. Закладка Frame & Output Color (Рамка и цвет вывода) диалогового окна установки параметров чертежей

Закладка Title (Заголовок) (рис. 17.3) управляет присвоением чертежу заголовка и устанавливает внешний вид заголовка чертежа.

Диалоговые окна установки параметров чертежей и рисунков

Рис. 17.3. Закладка Title (Заголовок) диалогового окна установки параметров чертежей

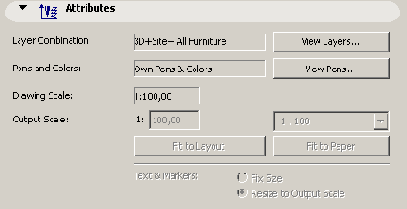

Закладка Attributes (Реквизиты) (рис. 17.4) открывает доступ к параметрам слоев и перьев, а также к масштабу вывода чертежа.

Диалоговые окна установки параметров чертежей и рисунков


Рис. 17.4. Закладка Attributes (Реквизиты) диалогового окна установки параметров чертежей

Закладка Attributes Update Rules (Правила обновления реквизитов) (рис. 17.5) задает параметры обновления реквизитов чертежа.

Диалоговые окна установки параметров чертежей и рисунков

Рис. 17.5. Закладка Attributes Update Rules диалогового окна установки параметров чертежей

Диалоговое окно установки параметров рисунков (рис. 17.6) имеет четыре закладки, сходные с закладками диалогового окна установки параметров чертежей.

Подробнее новые возможности управления параметрами чертежей и рисунков будут описаны ниже.

Диалоговые окна установки параметров чертежей и рисунков

Рис. 17.6. Диалоговое окно установки параметров рисунков
