ISaGRAF. Version 3.4


Ввод диаграммы LD


Все команды редактирования редактора Quick LD могут быть выполнены как при помощи клавиатуры, так и мыши.

        Сетка редактирования

Диаграмма LD вводится при помощи логической матрицы. Каждая ячейка матрицы может содержать до одного символа LD. Пользуйтесь стрелками клавиатуры или мышью для перемещения по ячейкам. Текущая ячейка помечена инвертированным цветом. Для некоторых операций по копированию/вырезанию/вставке можно помечать сразу несколько ячеек. При помощи мыши это делается так : просто перемещайте курсор мыши внутри диаграммы. При помощи клавиатуры, пользуйтесь стрелками при нажатой клавише SHIFT.

        Вставка новой ступени

Для вставки новой ступени в диаграмму, переместите область выбора за последнюю существующую ступень и вставьте контакт ( нажмите F2 или соответствующую кнопку на панели ). Появится новая ступень с одним витом и одним контактом.

        Вставка комментария для ступени

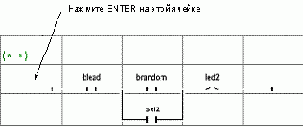

Каждая ступень может сопровождаться документацией размером до двух строк текста. Для ввода комментария переместите выделенную область до ячейки над ступенью и нажмите клавишу ENTER или дважды щёлкните мышью на этой ячейке :



        Ввод метки ступени

Каждая ступень может быть идентифицирована при помощи имени. Это имя может быть использовано в качестве целевой метки для операции перехода. Для ввода или изменения метки ступени переместите выделенную область на начало и нажмите ENTER или дважды щёлкните мышью на ячейке :



Редактор ISaGRAF Quick LD запоминает ранее введённые имена ступеней и адреса переходов. Окно диалога "Прыжок/Метка"  даёт Вам возможность выбрать существующую метку или создать новую.

Если Вы введёте новое имя, оно будет автоматически добавлено в список. Кнопка «Уничтожить» используется для удаления выделенного имени из списка. Она не удаляет метку на выделенной ступени диаграммы. Для этого просто нажмите Принять, когда окно диалога пусто.

        Вставка символов в ступень

Вставка символов ( контактов, колец, блоков... ) в существующую ступень всегда производится в соответствии с текущей выделенной областью экрана.
