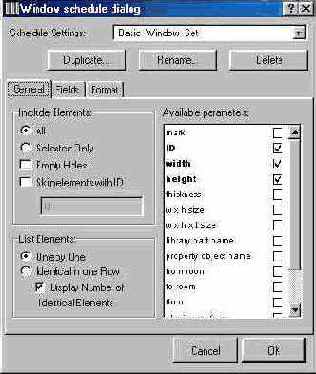

Диалоговое окно "настройки меток"


Позволяет определять ориентацию, внешний вид, и содержание выносных надписей.

Содержит следующие управляющие элементы:

  • Список слоев для указания, в котором из них будут размещаться выносные надписи.
  • Всплывающее меню выбора шрифта выносных надписей.
  • Окошко редактирования размера шрифта.
Важно

Допустимы дробные размеры, но они должны быть округлены.

Маркерная кнопка для указания представления текста курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.

Совет

Стандартный угол наклона курсива в шрифтах TrueType — 75 градусов.

  • Две альтернативных кнопки для указания следует ли выводить выносную надпись в рамке.
  • Группа пиктограмм для выбора формы стрелки линии-выноски.
  • Окошко редактирования и всплывающая палитра для указания цвета пера текста выносной надписи.
Важно

номер пера не влияет на толщину текста выносной надписи.

  • Окошко редактирования и всплывающая палитра для указания цвета/толщины пера линии-выноски.
  • Окошко редактирования и всплывающая палитра для указания Цвета/толщины пера стрелки линии-выноски.
  • Окошко редактирования размера стрелки линии-выноски.
  • Окошко редактирования угла поворота текста выносной надписи.
  • Группа альтернативных кнопок ориентации автопроставляемых надписей:
  • параллельно ассоциируемому элементу
  • вертикально ассоциируемому элементу
  • горизонтально ассоциируемому элементу
  • под заданным углом к ассоциируемому элементу.
Важно

Эти кнопки доступны, если на плане этажа выбран хотя бы один из элементов с автоматически проставленной надписью или сама автопроставленная надпись.

  • Окошко редактирования текста надписи проектировщика.
  • Три альтернативных кнопки выбора типа автопроставляемых надписей:
  • надпись проектировщика (берется из окошка редактирования
  • обозначение (ID) отмеченных элементов
  • внутреннее обозначение отмеченных элементов.
Важно: Внутренние обозначения элементов присваиваются системой автоматически при их создании и сохраняются неизменными в течение всего времени существования проекта.

Заливка

Инструмент для заливки создает заштрихованные (возможно и без штриховки) области многоугольной формы. Он позволяет выделять на планах этажей и других 2D-изображениях различные поверхности, заливая их специально подобранными сочетаниями линий или покрывая заранее определенными узорами.

Кроме того, инструмент можно использовать для измерения и обозначения на планах этажей площади произвольных многоугольников. Создаваемый при этом текстовый элемент полностью ассоциирован с заштрихованным многоугольником и будет автоматически обновляться при любых изменениях последнего.

Заштрихованные области могут включаться в состав сметы вместе с описаниями свойств и компонент, указанных в специальных спецификациях соответствующих штриховок.

Геометрические варианты нанесения заливки:

  • Заливка многоугольника. Заключается в построении контуров многоугольной области щелчками мышки на ее вершинах.
  • Заливка прямоугольника. Строится прямоугольный контур указанием двух его диагонально противоположных вершин. Стороны прямоугольника будут параллельны линиям сетки.
  • Заливка повернутого многоугольника. Заключается в проведении вектора поворота с последующим указанием положения двух диагонально противоположных вершин многоугольника.

Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Настройки заливки.
