Команда "Исходный вид и сетки "


Открывает диалог для определения области исходного изображения на плане этажа и характеристик конструкторской и шаговой сеток.

Важно

Команда доступна, если вы находитесь в окне плана этажа и не выполняете операцию редактирования.

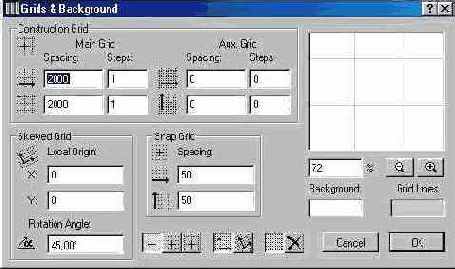

Диалог Исходный вид и сетки содержит следующие управляющие элементы:

  • Альтернативные кнопки для указания по какой из сеток должно производиться позиционирование.
  • Окошки редактирования размеров ячеек конструкторской сетки по горизонтали и вертикали).
Совет

Помимо основной конструкторской сетки может определяться вспомогательная, которая имеет свой размер ячеек и количество повторений.

  • Окошки редактирования количества повторений горизонтальных и вертикальных линий основной и вспомогательной конструкторских сеток при их чередовании.
  • Окошки редактирования размеров ячеек невидимой шаговой сетки (по горизонтали и вертикали).
Совет

Шаговая сетка может быть смещена по осям X и Y относительно видимой конструкторской сетки.

  • Окошки редактирования смещения по горизонтали и вертикали шаговой сетки относительно проектного нуля.
  • Окошки редактирования значений координат четырех сторон области исходного изображения.
  • Окошко выбора цвета фона плана этажа.
  • Окошко выбора цвета линий конструкторской сетки.
  • Кнопка Установить по текущему изображению для автоматического совмещения области исходного изображения с текущим окном плана этажа.
