Примеры Матовое металл пластик


Не изменяйте стандартных определений. Если вы хотите потренироваться или создать новое определение, то воспользуйтесь этой возможностью.

  • Кнопки Переименовать и Удалить для выполнения одноименных операций над выбранным покрытием.

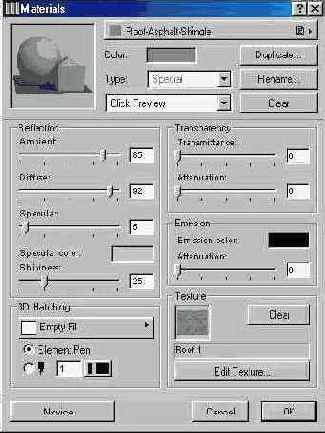

Диалоговое окно "Экспертное определение свойств покрытия"

Содержит следующие управляющие элементы:

  • Окошко для просмотра демонстрационного рисунка геометрических тел с учетом произведенных установок оптических свойств покрытия. Для получения изображения нажмите кнопку Показать или дважды щелкните в окошке.
Важно

Демонстрационный рисунок находится в файле apply.pvd, который должен быть расположен в том же каталоге, что и приложение ArchiCAD.

  • Окошко Цвет, окрашенное в цвет покрытия. Для установки другого цвета сделайте двойной щелчок на нем.
Важно

Цвет покрытия используется при создании цветных 3D-изображений и реалистических фото изображений.

  • Кнопка 3D-штриховка открывает палитру, позволяя вам выбрать векторный рисунок штриховки покрытия, который будет отображаться в 3D-окне при построении с использованием аналитических методов раскраски или удаления невидимых линий и с применением векторной штриховки.
  • Окошко редактирования процента рассеянного света, отражаемого покрытием (рассеянное отражение). Это не влияет на освещенность предмета направленным источником света (солнечными лучами).
Совет

С увеличением отражения рассеянного света увеличивается общая освещенность поверхности.

  • Окошко редактирования процента направленного света, рассеиваемого покрытием (диффузное отражение). Повышение диффузии способствует тому, что предмет начинает выглядеть в своем естественном цвете.
Совет

Большим коэффициентом рассеивания обладают шероховатые или матовые поверхности (ткани, пластмасса).

  • Окошко редактирования процента направленного света, зеркально отражаемого покрытием (зеркальное отражение). Повышение зеркального отражения способствует тому, что предмет начинает выглядеть в цвете источника света.
Совет

Высоким зеркальным отражение обладают гладкие, полированные и твердые поверхности (металлы).

  • Окошко выбора цвета зеркального отражения (цвет зеркальных бликов). Для этого дважды щелкните в окошке Цвет зеркальных бликов. Окошко окрашено в. текущий цвет зеркального отражения.
Совет

Используйте для получения высококачественного изображения. Как правило это должен быть цвет источника направленного cве-та — обычно белый.

  • Окошко редактирования величины, указывающей в какой мере криволинейные поверхности фокусируют отражение направленного источника света (фокусирование бликов)
Совет

Такой способностью обладают блестящие поверхности с повышенной фокусировкой отраженного света (стекло, хромированные поверхности).

  • Окошко редактирования процента направленного света, проходящего через покрытие (коэффициент пропускания).
Совет

Бетон не пропускает свет, а тонкое чистое стекло пропускает почти Весь свет.

  • Окошко редактирования степени уменьшения прозрачности при отклонении линии взгляда от нормали к поверхности (анизотропный эффект). Диапазон допустимых значений — действительные числа от 0 до 4.
Совет

Шар из стекла, освещенный сзади, пропускает больше света по линии диаметра, чем по бокам.

  • Цветовое окошко выбора цвета люминесценции покрытия. Для этого дважды щелкните в окошке. Окошко окрашено в текущий цвет люминесценции.
  • Окошко редактирования степени ослабления интенсивности люминесцентного света по мере увеличения расстояния. Диапазон допустимых значений — действительные числа в интервале от 0 до 999.
Совет

Свет искусственного источника обладает очень высоким "затуханием" люминесцентного света.
