Простая программа проектирования ArchiCAD

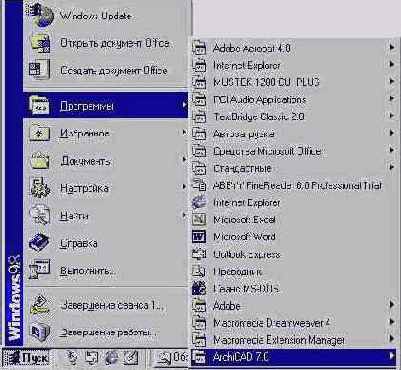

Запускаем программу

Для того, чтобы запустить ArchiCAD просто нажмите на кнопку Пуск, обратитесь к меню Программы, выберите ArchiCAD и нажмите на пиктограмму ArchiCAD.

Плавающие панели

Основные средства моделирования, черчения, редактирования и навигации объединены в логические группы и представлены в виде плавающих панелей, которые позволяют осуществлять удобный и быстрый доступ к необходимым функциям.

Информационное табло

Информационное табло, содержащее сведения о наиболее важных параметрах выбранного элемента и установках текущего инструмента из инструментальной панели и позволяющее непосредственно изменять эти параметры.

Координатное табло

Координатное табло — своего рода набор интерактивных измерительных линеек, непрерывно отслеживающих текущее положение курсора в картезианских (X, Y, Z) и полярных (A, R) координатах.

Основное использование координатного табло — это ввод координат, что позволяет задавать точные размеры и расстояния при операциях Моделирования, черчения и редактирования.

Здесь же расположены кнопки, включающие режимы вертикальных привязок ("гравитацию") и координатные сетки.

Инструментальная панель

Это самая важная в ArchiCAD панель.

Инструментальная панель, содержащая набор пиктограмм специализированных инструментов архитектурного проектирования для:

  • моделирования
  • черчения
  • образмеривания
  • нанесения надписей
  • визуализации
  • выбора элементов
  • редактирования элементов

Панель управления

Панель управления — настоящий "чертежный комбайн", содержащий множество функций, управляющих движением и привязками курсора и очень облегчающий жизнь архитектору.

Многооконный интерфейс

Доступ к виртуальной модели здания реализован в ArchiCAD через многооконный интерфейс.

Основные окна в ArchiCAD — окна проекций:

  • окно плана этажей
  • 3D-окно
  • окна разрезов/фасадов.

Именно в этих окнах происходит создание и редактирование всех элементов проекта.

Окно плана этажей наиболее важное и всегда открывается первым по умолчанию при загрузке существующего файла или при создании файла нового проекта. Вы можете создать любое число этажей и легко переключаться между ними в окне плана.

Окна разрезов/фасадов генерируются автоматически по разрезным линиям, нанесенным на плане.

И, наконец, 3D-окно позволяет архитектору не только видеть объемную модель здания, но и непосредственно в ней работать.

Изображение в 3D-окне по выбору пользователя может быть представлено в любой перспективной или параллельной проекции в каркас-ном виде, с удалением невидимых линий или с раскраской и тенями. Для этого просто обратитесь к соответствующим командам меню Изображение.

С помощью команды Построить фотоизображение меню Изображение вы можете увидеть свой проект в 24-битном представлении.

Помимо окон проекций, важную роль играют текстовые окна (смета, список зон, спецификации элементов и материалов). Информация в этих окнах также связана с виртуальной моделью здания и автоматически обновляется при малейших изменениях, вносимых в проект.

Результаты трехмерной фотореалистической визуализации отображаются в окнах Рисунок.

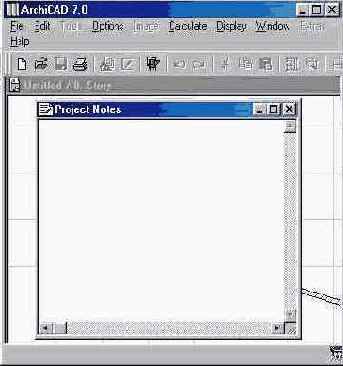

Примечания и заметки

Это текстовое окно, в котором вы можете вести записи, сопровождающие проект, оставлять сообщения для своих коллег или вставлять из текстового редактора заметки, сделанные по ходу совещания.

Доступ: Окно Ю Project Notes.

Навигация в окнах проекций

Для просмотра объекта в окне Объемно-блочная выберите соответствующую команду из меню Изображение.

Все окна свободно перемещаются по экрану за полосу заголовка, а размер окна можно изменить буксировкой его правого нижнего угла. Для навигации внутри отдельного окна, вы можете воспользоваться полосами прокрутки и командами:

  • Увеличить
  • Уменьшить
  • Панорамировать
  • Масштаб к выбору
  • По размеру окна
  • В натуральную величину
  • Во весь экран

Все эти команды представлены в меню Экран , а также доступны через специальную панель с пиктограммами, которая находится в нижней части рабочего окна ArchiCAD.

Панорамирование позволяет перемещать чертеж в любом направлении.

Щелкните на пиктограмму Рука, а затем щелкните ею в окне, указывая начальную и конечную точку пути перемещения.

Произвольное увеличение/уменьшение изображения осуществляется выбором соответствующей пиктограммы и указанием рамкой границы нового изображения. Двойной щелчок на этих пиктограммах приведет соответственно к увеличению/уменьшению изображения в 2 раза. Последовательные щелчки на пиктограммах Предыдущее/Последующее помогут вам перемещаться вперед/назад по всем изображениям с момента открытия файла.

Обратите внимание, что при изменениях размера изображения также меняются цифры на кнопке рядом с иконками, управляющими навигацией в окнах. Эти цифры показывают текущее увеличение/уменьшение изображения в процентах относительно масштаба, заданного для данной проекции. Щелчок на этой кнопке или выбор команды Окно Ю В натуральную величину приводит изображение в окне в соответствие с принятым вами масштабом.

Как управлять операциями в ArchiCAD

В ArchiCAD имеется два основных средства, облегчающие управление операциями.

Координатное табло отображает точные Х- и Y-координаты текущего местоположения курсора ArchiCAD в используемой системе координат.

Панель управления предоставляет в ваше распоряжение ряд сокращений для установки важных параметров и выбора часто используемых команд.
