Панель инструментов Часть I II

Сгруппировать

Выбранная команда Сервис > Сгруппировать создает новую группу с выделенными объектами. ArchiCAD позволяет группировать элементы с различными свойствами, а также группировать уже существующие группы.

Важно

Если вы сохраните ваш проект в формате ArchiCAD 5.0, то вся информадия относительно сгруппированных объектов будет потеряна.

Важно

Команда Сервис > Сгруппировать недоступна в режиме 3D Window.

Ungroup (Разгруппировать)

Выбранная команда Сервис > Разгруппировать удаляет информацию относительно сгруппированных объектов. Объекты снова становятся отдельными.

Информация относительно группировки элементов вашего проекта является иерархической. Это означает, что, если две группы были сгруппированы в более высокую по уровню группу, то команда Сервис > Разгруппировать сначала отделит именно эти группы, а не элементы каждой из групп. Если вам необходимо разгруппировать элементы внутри группы, то просто дайте команду Сервис > Разгруппировать еще раз.

Важно

Команда Сервис > Разгруппировать недоступна в режиме 3D Window.

Приостановить группы

Выбранная команда Сервис > Приостановить группы временно приостанавливает группировку элементов проекта. Это означает, что после выполнения этой команды вы можете работать с соответствующим объектом, так как будто он является разгруппированным.

В ArchiCAD эта команда была введена для того, чтобы вы легко и быстро могли модифицировать необходимый элемент группы, не "задевая" при этом другие элементы группы. Выбрав эту команду снова, вы отмените приостановку группировки.

Важно

Команда Сервис > Приостановить группы недоступна в режиме 3D Window.

Автогруппировка

Выбранная команда Сервис > Автогруппировка позволяет переключиться в автоматический режим группировки элементов. Это означает, что объекты созданные в одно и то же время (прямоугольные стены, многоскатные крыши) будут объединены в группу.

Перенести вперед

Выбранная команда Сервис > Перенести вперед позволяет наложить выделенные элементы поверх всех других элементов вашего проекта.

Перенести назад

Выбранная команда Сервис > Перенести назад позволяет перенести выделенные на самый низкий уровень.

Отправить обратно

Выбранная команда Сервис > Отправить обратно позволяет перенести выделенные элементы только на один уровень ниже, т.е. элементы, которые не "обрабатывались" этой командой становятся элементами более высокого уровня.

Сбросить порядок по умолчанию

Выбранная команда Сервис > Сбросить порядок по умолчанию позволяет оставить все элементы в том порядке, в каком они были до применения команд Сервис > Отправить обратно, Сервис > Перенести назад или Сервис > Перенести вперед.

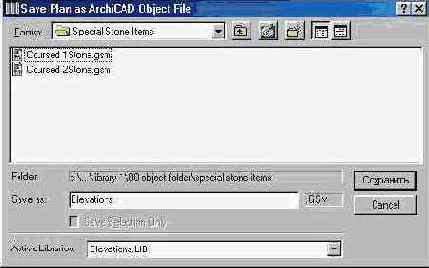

Создать путь...

Выбранная команда Сервис > Создать путь... позволяет сохранить область созданную Инструментом Выборка как параметрический элемент библиотеки.

Для того, чтобы создать путь в режиме Section/Elevation выделите Инструментом Выборка ту или иную область вашего проекта и дайте команду Сервис > Создать путь... В появившемся диалоговом окне вы сможете определить местоположение и имя созданного элемента библиотеки.

Заблокировать

Выбранная команда Сервис > Заблокировать позволяет заблокировать выделенные элементы с тем, чтобы предотвратить их от случайной модификации.

Вы можете выделять заблокированные элементы любыми инструментами выборки ArchiCAD.

Разблокировать

Выбранная команда Сервис > Разблокировать позволяет разблокировать выделенные элементы.

Разблокировать все элементы

Выбранная команда Сервис > Разблокировать все элементы позволяет разблокировать все выделенные элементы с помощью специального меню команд.

Источник

Разблокировать все элементы, которые были "обработаны" командой Сервис > Заблокировать.

Другие...

Это специфическая команда "TeamWork" позволяет открыть диалоговое окно, с помощью которого можно разблокировать все элементы проекта, которые были "обработаны" командой Сервис > Заблокировать основным Пользователем ArchiCAD.

Целая группа

Это специфическая команда "TeamWork" позволяет сразу разблокировать все элементы проекта, которые были "обработаны" командой Сервис > Заблокировать основным пользователем ArchiCAD.

Волшебная палочка, настройки...

Выбранная команда Сервис > Волшебная палочка, настройки... позволяет влиять на трансформирование дуг, кругов и сплайнов, построенных внутри изогнутых стен или многоугольных элементов.

Во время трансформирования кривые обрисовываются или подгоняются согласно установкам диалогового окна Волшебная палочка, настройки...

Трассировка

Посредством двух кнопок Наилучшее соответствие и Линейные сегменты вы можете влиять на трансформирование дуг, кругов и сплайнов различными методами.

При активизированной кнопке Наилучшее соответствие криволинейные сегменты преобразуются в более естественные формы (круг, дуга, сплайн).

При активизированной кнопке Линейные сегменты в процессе трансформирования используются только линейные сегменты.

Важно

При преобразовании изогнутых элементов в петли или линии используются только линейные сегменты.

Опции для линейных сегментов

Опции для линейных сегментов доступны через четыре кнопки, с помощью которых вы можете приближать кривые с линейными сегментами.

Отклонение от кривых. Максимальное отклонение многоугольника от основного криволинейного элемента.

Сегменты по дугам и Сегменты по окружностям. Эти кнопки позволяют определить количество сегментов на дуге или круге. При выбранной опции Сегменты по окружностям дуги будут преобразованы во множество долей, соответствующей части круга, который они представляют.

Длина сегмента. Эта кнопка позволяет задействовать в процессе трансформирования сегменты однородной длины.

Разбить

Выбранная команда Сервис > Разбить позволяет так воздействовать на элементы, выбранные на текущем плане этажа" что эти элементы становятся основными (например, линия со стрелкой теряет свое оригинальное окончание). Первоначальные элементы удаляются со своего местоположения.

Исключения

  • В режиме Section/Elevation элементы конструкций не могут обрабатываться командой Сервис > Разбить.
  • Многоугольники зон и штампы.
  • Линии секции и камеры.
  • Основные двумерные элементы.

Некоторые примеры

  • Плиты, крыши и петли расчленяются в линии.
  • Стены и колонны расчленяются в линии и заливки (двери и окна, встроенные в стены также расчленяются).
  • Двери и окна (если они выбраны вне стены) расчленяются на части библиотеки и заменяются на незаполненные отверстия.
  • Размерные данные преобразуются в линии и основные элементы размерных стрелок (линии, круги, дуги, заливки).
  • Части библиотеки трансформируются в основные элементы частей библиотеки.

    Важно: Если автогруппировка активизирована, то трансформируемые элементы должны быть созданы в режиме группировки.

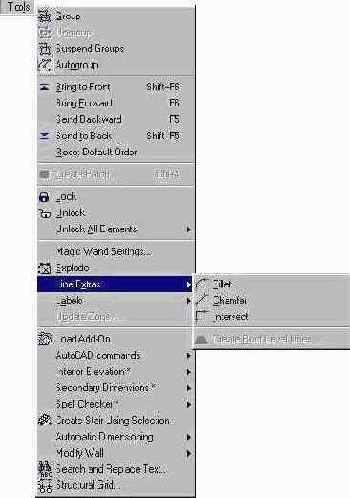

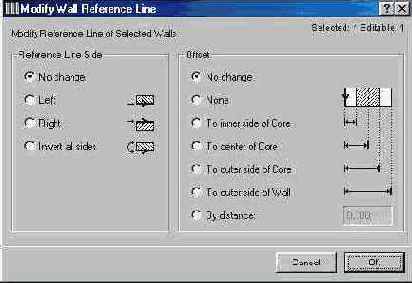

Операции с прямыми

Выбранная команда Сервис > Операции с прямыми позволяет обратиться к меню с командами, каждая из которых воздействует специальным образом на выделенные линии ArchiCAD.

Скругление

С помощью этой команды вы можете соединить окончания двух линий так, чтобы образовалась дуга.

Паз (выемка)

Соединить кончики двух линий в сегмент.

При выборе этой команды перед вами появится диалоговое окно, в котором вы можете установить так называемый радиус закругления кромок.

Пересечение

После применения этой команды произойдет пересечение двух линий.

Создать линии уровня крыши

Выбрав эту команду, вы можете разместить линии крыши на той высоте, которая задается в диалоговом окне Линии уровня крыши.

В этом диалоговом окне вы можете также определить, должны ли линии крыши располагаться выше или ниже уровня основания выделенной крыши.

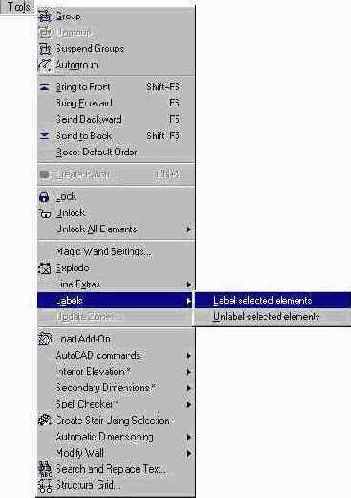

Нанесение надписей

Выбранная команда Сервис > Нанесение надписей позволяет задавать тот или иной способ проставления автоматических надписей к элементам конструкций вашего проекта.

При выборе команды Сервис > Нанесение надписей > Автоотметка появится диалоговое окно Автоотметка.

Опции расположенные в левой части этого диалога позволяют активизировать или совсем отключить режим автоматического проставления надписей к различным типам элементов вашего проекта.

Модифицировать зоны

Выбранная команда Сервис > Модифицировать зоны позволяет приспособить зоны ArchiCAD к вашему проекту и, в случае необходимости, поправить любые проблематичные зоны.

Статус

Здесь ArchiCAD информирует вас об обновленных зонах и сообщает причину проблемы посредством специальных пиктограмм.

ArchiCAD успешно обновил вашу зону.

Зона была создана вручную и не может быть автоматически отрегулирована.

Слой, на котором была создана зона, заблокирован. Разблокируйте слой в диалоговом окне Параметры слоя (доступ: Параметры > Слои >Параметры слоя) и повторите процесс модернизации.

Самопересекающаяся зона. Попробуйте отрегулировать зону так, чтобы она имела правильную геометрию или разбейте эту зону на две другие зоны.

Контрольная точка зоны находится вне ее границы. Каждая ассоциативная зона имеет контрольную точку, которая должна лежать внутри самой зоны. Переместите контрольную точку внутри зоны и повторите процесс модернизации.

Зона, которую вы пытаетесь модернизировать находится не в вашей рабочей среде. Скорее всего, вы работаете над проектом в группе разработчиков, используя приложение ArchiCAD for TeamWork, а зона, которую вам необходимо обновить принадлежит другому члену этой группы.

Зона, которую вы пытаетесь модернизировать, не может быть настроена, так как невозможно обнаружить ее границы. Воспользуйтесь кнопкой Масштабировать до selected zones и возобновите процесс модернизации.

Нет

В этой колонке представлен номер, который был присвоен отдельной зоне.

Имя

Здесь представлено имя зоны.

Если вы щелкните правой кнопкой мыши на пиктограмме % в правом верхнем углу диалога Модифицировать зоны, то появится всплывающее меню, в котором содержится информацию относительно того, как зона изменилась.

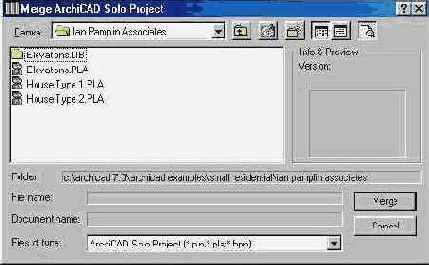

Загрузить, добавить

Выбранная команда Сервис > Загрузить, добавить позволяет добавить расширения к ArchiCAD.

С помощью этой команды вы можете загрузить в систему ArchiCAD фильтры импорта и экспорта, которые позволяют открывать и сохранять документы ArchiCAD в различных форматах файлов, включая форматы DXF и DWG.

С помощью этой команды вы также можете добавить в систему различные инструменты, позволяющие редактировать текст. Названия этих инструментов появятся в меню Сервис.

Команды меню "Рассчитать"

Команды и опции меню Рассчитать позволяют производить различные вычисления. Здесь вы можете автоматически создать счета за использованные в проекте материалы, списки элементов проекта, ключевые примечания.

Новые свойства

Свойства — логические определения, созданные в ArchiCAD в качестве типов частей библиотек. Части библиотек называются объектами свойств.

В ArchiCAD объекты свойств могут быть связаны с элементами двумя способами:

  • автоматически посредством так называемых критериев.
  • индивидуально через команды меню Параметры и диалоговое окно, появляющееся после применения команды Рассчитать > Новые свойства.

Вы также можете комбинировать эти два метода.

Выбрав команду Рассчитать > Новые свойства, вы откроете "пустые" свойства объекта, которые можно редактировать.

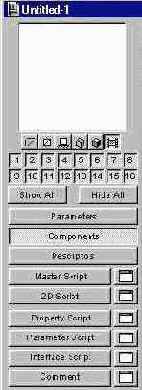

Редактирование свойств

Выбранная команда Рассчитать > Редактирование свойств позволяет вам выбрать существующие свойства объекта и отредактировать их в соответствующем диалоговом окне.

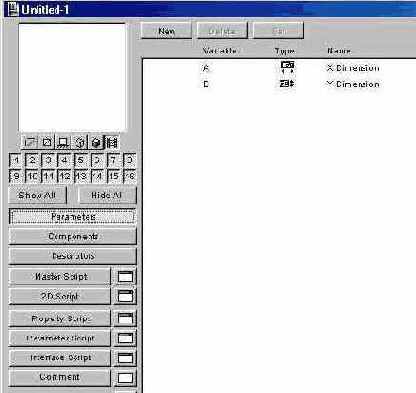

Parameters

В этом разделе вы можете установить величины по умолчанию, типы и имена переменных определяющих признаки свойств частей библиотек. Эти параметры могут помочь вам проверить, были ли правильно заданы компоненты вашего проекта.

Важно

Параметры не появляются в списках вычислений.



Важно

Если вы дадите эту команду в тот момент, когда в проекте выбрано несколько элементов, то после применения команды Рассчитать > Редактирование свойств ArchiCAD автоматически откроет все исходные свойства объекта.

Local Components

В этом разделе вы можете создать новую строку с компонентой вашего проекта. Это как раз тот компонент, который определен в библиотеке ArchiCAD.

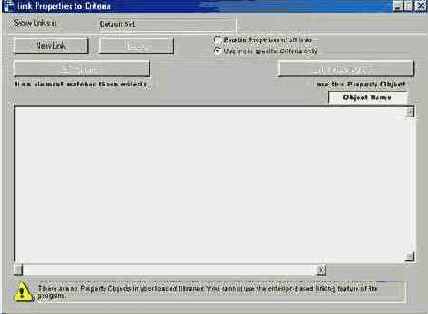

Критерий

Выбранная команда Рассчитать > Критерий открывает диалоговое окно, опции которого позволяют определить так называемые критерии. В ArchiCAD критерии могут быть скомбинированы со следующими параметрами:

  • Тип элемента.
  • Цвет пера.
  • Заливка пера.
  • Шрифтовая заливка.
  • Слой.
  • Строка текста.
  • Имя.
  • ID
  • Свойства.

Текущие критерии появляются в соответствующем списке. Одновременно вы можете редактировать только один критерий.

Каждому критерию можно присвоить свойства объекта, при этом элементы, которые соответствуют одному критерию, заносятся в список с характеристиками соответствующих свойств объекта.

Компоненты

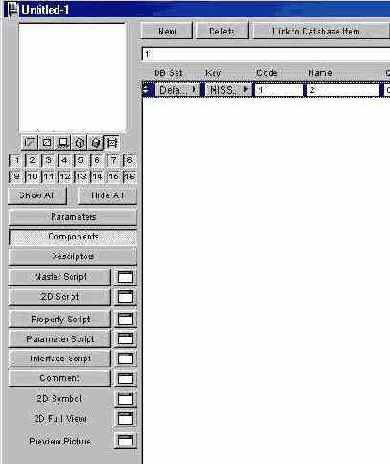

Выбранная команда Рассчитать > Компоненты позволяет осуществить доступ к базе данных свойств существующих библиотек вашего проекта.

В ArchiCAD база данных свойств объекта идентифицируется параметрами Keycode и Code.

Выбор команды Рассчитать > Компоненты открывает базу данных компонентов вашего проекта (compdata.txt) и ее редактор.

Если вы нажмете на кнопку Новый, то тем самым вы поместите новый необходимый компонент с текущим ключом в список всех компонент проекта.

Важно

Новые компоненты вашего проекта могут быть созданы только в том случае, если файл listkey.txt с базой "Key Database" доступен для активизированных библиотек.

Если кнопка Key отключена, то это означает, что ниспадающее меню работает как фильтр для содержимого списка, т.е. просто вам нужно установить новый ключ Key. Отображаться будут только те компоненты, которые соответствуют именно этому ключу.

Если кнопка Key активизирована, то вы можете изменить ключ выбранного компонента.

Вы можете отредактировать код, имя и величину компоненты посредством специального текстового поля данных.

Для того, чтобы удалить текущую компоненту, просто пометьте ее имя и нажмите на кнопку Delete.

Важно

Если вы нажмете на кнопку ОК, то ArchiCAD перезапишет текущий файл compdata.txt.

Описания

Выбранная команда Рассчитать > Описания позволяет отредактировать базу данных descdata.txt дескрипторов или описаний вашего проекта.

В ArchiCAD база данных с дескрипторами идентифицируется параметрами Keycode и Code.

Ключи

Выбранная команда Рассчитать > Ключи позволяет обратиться к базе данных ключей (listkey.txt), в которой вы можете отредактировать код ключа вашего проекта Keycode и его имя Name.

В ArchiCAD ключи есть категории, которые помогают пользователю упорядочить компоненты и дескрипторы проекта в логически завершенную последовательность.

Находясь в диалоговом окне Ключи, нажмите на кнопку Новый для того, чтобы добавить к списку новый ключ.

Важно

Если в диалоговом окне Ключи вы нажмете на кнопку ОК, то ArchiCAD перезапишет текущий файл базы данных ключей l istkey.txt. Единицы

Выбранная команда Рассчитать > Единицы позволяет открыть базу данных единиц, которые вы использовали в компонентах вашего проекта.

Все единицы вашего проекта имеют уникальный код идентификации.

Для того, чтобы определить новую единицу, просто нажмите на кнопку Новый.

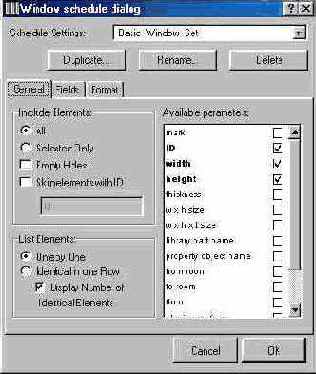

Список установок В ArchiCAD вы можете произвести детальную калькуляцию вашего проекта. Это означает, что вы можете предоставить заказчику отчет относительно используемых в проекте стен, плит и других элементов строительства.

Выбранная команда Рассчитать Ю Список установок позволяет определить, те компоненты и зоны проекта, которые действительно необходимы для строительства.

С помощью списка, который появляется в сплывающем меню, вы можете выбрать тип созданного списка (элемент, компонент, зона).

Понятно, что содержимое окна изменяется согласно вашему выбору, а сами списки могут быть сохранены под различными именами.

Создать список элементов

Выбранная команда Рассчитать > Создать список элементов позволяет определить элементы, компоненты или зоны, которые будут pacсчитаны.

В ArchiCAD вы можете произвести детализированные вычисления вашего проекта, в который входят свойства стен, плиты и другие элементы строительства.
