Тонкости и хитрости Часть I


Шестой или седьмой?

Многие пользователи до сих пор "сидят" в шестой версии ArchiCAD, объясняя это тем, что "привыкли к классике". Нужно сказать, что подобные пользователи очень много упускают возможностей, которые имеются в седьмой версии этой великолепной программы.

Абсолютно новая концепция рабочего места ArchiCAD

Только в ArchiCAD 7.0 имеется масса так называемых плавающих палитр, которые обеспечивают более легкий доступ к любимым функциям.

Виртуозный инструментарий

В ArchiCAD 7.0 комплект инструментов стал более компактным.

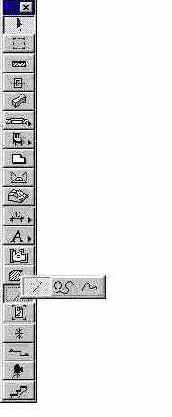

Родственные инструменты ( Window/Doors, Object/Lamp, все размерные инструменты, Text/Label и Line/Arc/Spline ) объединены в группы пиктограмм, расположенных на одной панели.

Маленькая стрелочка находящаяся в нижнем левом углу пиктограммы инструмента сообщает, что имеется более расширенный выбор для того или иного инструмента. Просто щелкнув на этой пиктограмме и переместив курсор немножко вправо, вы увидите дополнительные инструменты.

3D-редактирование

Помните, что вы можете напрямую редактировать свой проект, находясь в режиме 3D Окна.

Выбранные элементы можно передвигать и растягивать, также возможно модифицировать элементы библиотек, высоту стен, толщину плит.

В этом же режиме вы можете добавить в проект новые элементы, необходимые для строительства.

Отсутствующие элементы библиотеки

Вы можете отобразить окно со списоком внешних файлов, элементы которых были использованы в проекте, но теперь отсутствуют в библиотеке.

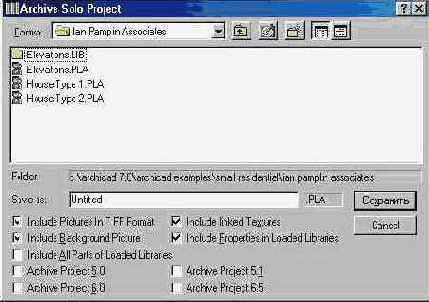

Для того, чтобы ни один из элементов библиотеки не "исчез" из вашего проекта, выберите в меню Файл команду Сохранить со средой Ю Архив.

Палитра QuickViews

Все о ней забывают. Палитра QuickViews позволяет вам не только быстро передвигаться в режимах Stories и Section/Elevation.

Выборка и блокировка элементов

Заблокированные элементы могут быть выделены, но не могут редактироваться. Когда выбирается подобный элемент, появляется диалоговое окно с сообщением о том, что этот элемент заблокирован.

На плане заблокированные элементы визуализируются серыми точками.

Инструментарий и 3D-окно

Когда режим 3D Window активизирован, инструментарий для 2D-элементов недоступен, а 3D-инструменты активизированы.

Вытягивание по вертикали в режиме 3D

Находясь в 3D-окне вы можете растянуть по вертикали:

  • стены и колонны.
  • плиты и крыши.
  • двери, окна и собственные объекты ArchiCAD.

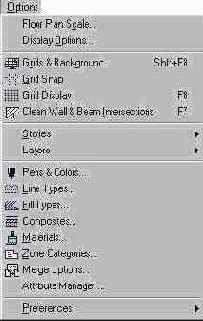

Масштабирование и вывод

В ArchiCAD вы можете применять в вашем проекте традиционные концепции архитектурного масштабирования (например 1:1000, или 1/4" = 1") только в том случае, если создадите копию вашего проекта с соответствующим масштабом, экспортируете ваш проект в PlotMaker или в файл растрового формата.
