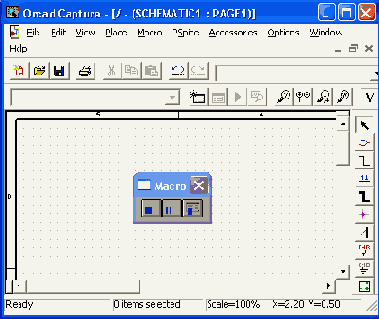

Кнопки управления записью макрофайла (Остановка, Пауза, Начало записи)
Рис. 2.35. Кнопки управления записью макрофайла (Остановка, Пауза, Начало записи)
Для выполнения последнего макрофайла щелчком левой кнопки мыши отмечается точка на схеме, с которой будет совмещено начало координат макрофайла, и выполняется команда Масго>Рlау, дублируемая нажатием клавиши F8. Для присвоения имени макрофайлу и выбору макрофайла для выполнения командой
Macro>Configure, дублируемой нажатием клавиши F9, открывается диалоговое окно конфигурации макрофайлов, изображенное на рис. 2.36. Это окно содержит следующие панели:
- Macro Name — имя макрофайла;
- Configured Macros — отображение списка доступных макрофайлов, в котором указывается имя выполняемого макрофайла;
- Close — закрытие диалогового окна;
- Record — закрытие диалогового окна и начало записи команд в макрофайл;
- Play — выполнение макрофайла;
- Add — добавление в список макрофайлов еще одного имени;
- Remove — удаление из списка имени макрофайла;
- Save — сохранение изменений в текущем макрофайле с тем же именем;
- Save As — сохранение изменений в текущем макрофайле с новым именем;
- Keyboard Assignment — назначение «горячих» клавиш для выполнения макрофайла, например, Ml, М2 или Ctrl+1;
- Menu Assignment - - спецификация меню, ассоциируемого с текущим макрофайлом,
- Description — описание макрофайла.
