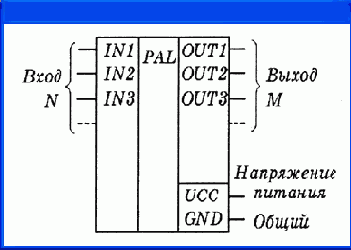

Рис. 4.32. Программируемая логическая матрица



Рис. 4.32. Программируемая логическая матрица




Рис. 4.32. Программируемая логическая матрица

PLXOR - матрица логики исключающее ИЛИ;

PLNAND - матрица логики И-НЕ;

PLNOR - матрица логики ИЛИ-НЕ;

PLNXOR - матрица логики исключающее ИЛИ-НЕ;

PLANDC - матрица логики И, содержащая для каждого входа столбцы прямого и дополнительного кода;

PLORC - матрица логики ИЛИ, содержащая для каждого входа столбцы прямого и дополнительного кода;

PLXORC - матрица логики исключающее ИЛИ, содержащая для. каждого входа столбцы прямого и дополнительного кода;

PLNANDC - матрица логики И-НЕ, содержащая для каждого входа столбцы прямого и дополнительного кода;

PLNORC - матрица логики ИЛИ-НЕ, содержащая для каждого входа столбцы прямого и дополнительного кода;

PLNXORC - матрица логики исключающее ИЛИ, содержащая для каждого входа столбцы прямого и дополнительного кода.

После ключевого слова FILE указывается имя файла в формате JEDEC, в котором записана программа ПЛМ. Оно может быть указано как текстовая, константа (и тогда заключается в кавычки " ") или как текстовое выражение (заключается между вертикальными черточками | |). Если приведена опция FILE, то любые данные, приведенные после опции DATA, игнорируются. Способ адресации, принятый в файле JEDEC для расположения данных, определяется параметрами модели динамики.

Флаг системы счисления принимает значения:

  • В - двоичная система счисления;
  • О - восьмеричная система счисления (бит старшего разряда расположен по младшему адресу);
  • X - шестнадцатеричная система счисления (бит старшего разряда расположен по младшему адресу).

Данные программы помещаются между знаками доллара $ и могут располагаться как слитно, так и разделяться одним или несколькими пробелами. Поток данных начинается с нулевого адреса, по которому программируется соединение первого входа с вентилем, управляющим первым выходом. Наличие «0» означает, что вход не подсоединен к вентилю, а «1» - наличие такого соединения (изначально все входы не подсоединены ни к каким выходам). Данные по следующему адресу управляют соединением дополнения первого входа к вентилю, управляющему первым выходом (только для ПЛМ с прямыми и дополнительными входами), или второго входа, подключенного к вентилю, управляющему первым выходом. Каждая дополнительная «1» или «0» программирует соединение следующего входа или его дополнения с вентилем, управляющим первым выходом, до тех пор, пока не переберут все входы (и их дополнения). Последующие данные программируют соединения входов со вторым выходом и т.д. Модель динамики ПЛМ имеет формат

.MODEL <имя модели динамики> UPLD {(параметры модели динамики)}

Параметры этой модели приведены в табл. 4.40.
