Инженерная графика в системе OrCAD

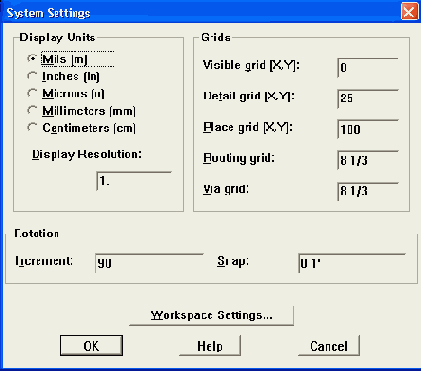

Рис. 6.5. Редактирование параметров проекта



Рис. 6.5. Редактирование параметров проекта




Рис. 6.5. Редактирование параметров проекта

Затем по команде View >Database Spreadsheets>Layers в диалоговом окне на рис. 6.6 просматривают и при необходимости редактируют перечень слоев ПП и их назначение. Редактирование слоев производится с помощью меню, раскрывающихся после щелчка правой кнопкой мыши (см. пример на рис. 6.6).

Слои ПП могут быть следующих типов:

  • Routing — трассировки;
  • Plane — металлизации (обычно слои «земли» и «питания»); изображаются негативным образом (участки металлизации высветлены, а участки освобождения затемнены), что нужно принимать во внимание при изготовлении
